Cylinder podnoszący gaz: dobór, wybór, instalacja i cicha praca w przypadku siedzeń i szafek

Regulowany siłownik gazowy do krzesła biurowego : Ergonomia, bezpieczeństwo i precyzyjna konfiguracja

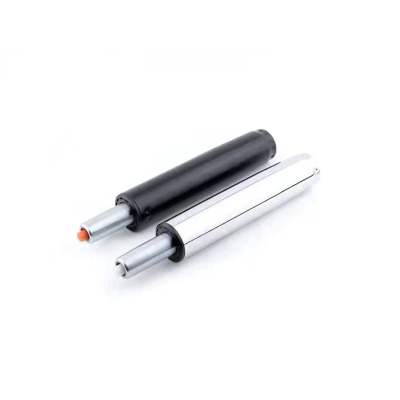

Cylinder podnoszący gaz — czasami nazywany sprężyną gazową lub kolumną pneumatyczną — to szczelne urządzenie, które magazynuje energię w sprężonym azocie i steruje ruchem za pomocą małego zaworu wewnętrznego. W siedzeniach biurowych, regulowany cylinder podnoszący gaz do krzesła biurowego umożliwia płynną zmianę wzrostu przy jednoczesnym utrzymaniu ciężaru użytkownika, dzięki czemu można ustawić postawę z milimetrową precyzją. Po pociągnięciu za uchwyt zawór otwiera się na krótko i umożliwia wyrównanie ciśnienia na tłoku, umożliwiając ruch gniazda; po zwolnieniu uchwytu zawór zamyka się i wybrana pozycja zostaje utrzymana. Ten prosty mechanizm, odpowiednio dobrany, eliminuje „dryfowanie” w ciągu dnia i zapobiega drażniącym ogranicznikom, które męczą dolną część pleców.

Cele ergonomiczne i dlaczego są ważne

Podstawowym celem jest takie ułożenie użytkownika, aby uda były mniej więcej równoległe do podłogi, stopy spoczywały płasko, a łokcie unosiły się tuż nad powierzchnią biurka, gdy ramiona są rozluźnione. Aby osiągnąć te cele w szerokiej populacji, wybierz skok wystarczająco długi, aby obsłużyć zarówno niższych, jak i wyższych użytkowników, oraz klasę siły, która równoważy łączną masę użytkownika, siedziska i mechanizmu. Zbyt mocny cylinder stawia opór opuszczeniu i może „unosić się” w górę, gdy użytkownik częściowo odciąży siedzisko; zbyt słaby cylinder tonie powoli, nawet jeśli nie pociągnie się za klamkę. Każdy z tych błędów wymusza ciągłe mikroregulacje i zwiększa zmęczenie podczas długich zmian.

Kluczowe parametry wyboru

• Udar — przesunięcie od minimalnej do maksymalnej wysokości siedzenia; typowe wartości wahają się od 80–140 mm dla krzeseł roboczych i do 200 mm dla stołków.
• Minimalna i maksymalna długość — określić, czy najniższa i najwyższa pozycja pasują do geometrii biurka, nie powodując wzruszania ramion użytkownika ani zwisania stóp.
• Klasa siły — ciśnienie wewnętrzne określające łatwość podnoszenia krzesła i siłę jego trzymania po zwolnieniu dźwigni.
• Geometria interfejsu — rozmiar stożka podstawy i stożka mechanizmu; sprawdzić, aby uniknąć chybotania lub nieprawidłowego osadzania.
• Wyczucie i tłumienie zaworu — płynne dozowanie umożliwia stopniowe opadanie bez ruchu przypominającego krok lub odbijania się na krańcach.

Instalacja, uruchomienie i bezpieczeństwo

Przed włożeniem cylindra oczyścić współpracujące stożki, aby zapewnić bezpieczne i wolne od skrzypień pasowanie wtłaczane. Najpierw włóż kolumnę do podstawy, następnie ustaw mechanizm fotela nad stożkiem tłoka i mocno dociśnij; unikaj uderzania końcówką drążka młotkiem, aby chronić uszczelki. Komisja w drodze pełnego skoku krzesła z reprezentatywnym użytkownikiem: jeśli siedzisko samo się podnosi po zwolnieniu dźwigni, wybierz niższą klasę siły; jeśli zatonie, podnieś poziom o jedną klasę. Poinstruuj użytkowników, aby lekko odciążyli siedzisko podczas uruchamiania dźwigni, co zapewni płynniejszy ruch i dłuższą żywotność zaworu. Traktuj każdą butlę jak szczelne naczynie ciśnieniowe – nie przekłuwaj, nie zgniataj ani nie wystawiaj na działanie wysokiej temperatury.

Szybka lista kontrolna dobrego dopasowania

• Wysokość siedziska obejmuje zamierzony zakres percentylowy użytkowników.
• Ruch jest płynny, bez drgań i „nacięć”.
• Brak drgań w podstawie lub interfejsie mechanizmu po kilku cyklach.
• Koniec skoku jest raczej amortyzowany niż gwałtowny.

Wymiana cylindra podnośnika gazowego o dużej wytrzymałości : Nośność, trwałość i możliwości ulepszeń

W środowiskach z większą liczbą użytkowników, całodobowym personelem lub częstym współużytkowaniem: a wymiana cylindra podnośnika gazowego do ciężkich zastosowań może znacznie wydłużyć żywotność. W porównaniu ze standardowymi jednostkami, w cylindrach do dużych obciążeń zazwyczaj stosuje się grubsze rurki ciśnieniowe, pręty o większej średnicy zapewniające odporność na wyboczenie oraz uszczelki opracowane z myślą o większych obciążeniach i większej liczbie cykli. Celem modernizacji nie jest po prostu zwiększenie siły; ma na celu utrzymanie kontrolowanego ruchu i stałej siły trzymania w szerszym spektrum rzeczywistych warunków, w tym wahań temperatury i obciążeń bocznych wynikających z pochylania się lub toczenia po nierównych podłogach.

Gdzie ciężka praca się opłaca

• Wspólne stanowiska pracy, na których krzesła są regulowane dziesiątki razy dziennie.
• Pomieszczenia przemysłowe charakteryzujące się wahaniami zapylenia i temperatury, które przyspieszają zużycie uszczelek.
• Sytuacje, w których użytkownicy często pochylają się do przodu lub siadają na krawędzi, zwiększając obciążenia boczne.

Standard i Heavy-Duty — porównanie narracji

Standardowy cylinder jest lżejszy i tańszy, a często wydaje się nieco łatwiejszy w uruchomieniu przy małych obciążeniach; jednakże pod wysokimi obciążeniami statycznymi lub dynamicznymi może wykazywać stopniowe opadanie lub drgania szybciej w miarę zużywania się interfejsów. Wytrzymały cylinder jest odporny na pełzające opadanie, utrzymuje liniowy ruch po wielu kolejnych cyklach i pozostaje prosty pod obciążeniem bocznym, chociaż może ważyć więcej i kosztować więcej z przodu. Jeśli krzesła są przeznaczone dla lżejszych, pojedynczych użytkowników, ekonomiczne mogą okazać się moduły standardowe; jeśli krzesła są łączone lub używane przez całą dobę, opcja o dużej wytrzymałości zwykle zapewnia niższy całkowity koszt posiadania, ponieważ zmniejsza się liczba wymian i przestojów.

Wskazówki dotyczące aktualizacji

• Dopasuj stożek i długość całkowitą, aby zachować geometrię gniazda po wymianie.
• Udokumentuj minimalną/maksymalną wysokość siedziska przed modernizacją i zweryfikuj ją po instalacji.
• Jeśli masz wątpliwości pomiędzy dwiema klasami siły, wybierz niższą i polegaj na skoku, który obejmie większość użytkowników; nadmierna siła szkodzi użyteczności.

Tabela rozmiarów butli podnośnika gazowego : Wymiary, klasy sił i szybki wybór

Jasne cylinder podnoszący gaz tabela rozmiarów ogranicza domysły, mapując przypadki użycia na geometrię i siłę. Trzy podstawowe liczby to długość minimalna (skompresowana), skok (skok użytkowy) i długość maksymalna (skompresowany plus skok). Połącz je z odpowiednią klasą siły, aby krzesło samo nie podnosiło się ani nie opadało po zwolnieniu dźwigni. Ponieważ podstawy i mechanizmy zwiększają wysokość stosu, zawsze traktuj dowolny wykres jako punkt wyjścia i sprawdzaj na rzeczywistym krześle, aby uniknąć niewygodnych skrajności dla niższych lub wyższych użytkowników.

Mapowanie oparte na praktycznych zasadach według przypadku użycia

• Krzesło do zadań ogólnych: średnia siła, skok 100–120 mm, niewielka długość minimalna dla biurek o standardowej wysokości.
• Wspólne ławki: siła średnio-duża, skok 120–140 mm, aby obsłużyć szerszą populację.
• Stołki kreślarskie: duża siła, skok 160–200 mm w połączeniu z pierścieniem na stopy zapewniającym stabilność.
• Kompaktowe siedzisko: niewielka siła, skok 80–100 mm i krótka minimalna długość dla niskich biurek.

Wykres ilustracyjny (wartości orientacyjne)

Jak efektywnie korzystać z wykresu

1. Zacznij od populacji użytkowników i wysokości biurka; wybierz obrys obejmujący oba końce.
2. Wybierz klasę siły, która równoważy krzesło dla typowego użytkownika; sprawdzić, czy nie podnosi się samoczynnie.
3. Sprawdź minimalne i maksymalne długości w porównaniu z prawdziwymi meblami, aby uniknąć skrajnego uszczypnięcia kolan lub ramion.
4. Stwórz prototyp jednego krzesła i zbierz opinie, zanim ujednolicisz całą flotę.

Jak zmierzyć skok cylindra podnoszenia gazu : Narzędzia, metody i weryfikacja

Wiedza jak zmierzyć skok cylindra podnoszenia gazu zapobiega błędom w zamawianiu i zapewnia osiągnięcie celów ergonomicznych. Najbardziej niezawodną metodą jest zmierzenie krzesła: zapisz długość w pozycji zamkniętej z prętem całkowicie wsuniętym, a następnie długość w pozycji otwartej z prętem całkowicie wysuniętym; różnica polega na skoku. Jeżeli demontaż jest niepraktyczny, można oznaczyć odsłonięty pręt w najniższym i najwyższym położeniu siedziska, a następnie zmierzyć odległość pomiędzy znakami. Aby uzyskać najlepszą powtarzalność, należy używać spójnych punktów odniesienia (podstawa stożka do końcówki wędki lub kołnierza adaptera), dokonywać pomiarów dwukrotnie i uśredniać wyniki.

Procedura krok po kroku

1. Ostrożnie wyjmij cylinder, chroniąc pręt przed wgnieceniami i zadrapaniami.
2. Zidentyfikuj płaszczyzny odniesienia: podstawa stożka i górna część pręta lub dołączonego adaptera.
3. Zmierz długość w stanie zamkniętym na płaskiej powierzchni przy lekkim obciążeniu osiowym, aby zapewnić pełne ściskanie.
4. Pozwól na pełne wyprostowanie, a następnie zmierz długość rozpiętości pomiędzy tymi samymi punktami odniesienia.
5. Oblicz skok: S = L _otwarte − L _zamknięte .
6. Zanotować średnice zewnętrznej rury i pręta, aby potwierdzić sztywność i klasę interfejsu.

Metody porównane w zdaniach

Pomiar poza krzesłem jest zwykle najdokładniejszy, ponieważ mechanizm nie może zasłaniać rzeczywistych ograniczników; pomiar na krześle jest szybszy, ale może zaniżać raport dotyczący podróży, jeśli połączenia ograniczają ruch. Suwmiarki zapewniają węższe tolerancje niż miarka, ale w przypadku powtarzania pomiarów wystarczy sztywna linijka. Odczyt danych producenta jest najszybszy, gdy znane są numery modeli; jednakże zamienniki lub zmiany w projekcie mogą spowodować, że wydrukowane numery będą odbiegać od numerów danej części, dlatego przed zakupem partii wskazane jest sprawdzenie fizyczne.

Typowe pułapki, których należy unikać

• Mieszanie punktów odniesienia pomiędzy pomiarami zamkniętymi i otwartymi.
• Ignorowanie wysokości stosu z adapterów lub ozdobnych osłon.
• Pomiar przy częściowo otwartym zaworze, co daje niespójne odczyty.

Cichy siłownik gazowy do szafek : Źródła hałasu, tłumienie i najlepsze praktyki montażu

W obudowach i pokrywach mebli, a cicho cylinder podnoszący gaz do szafek zmienia postrzeganą jakość, eliminując uderzenia, piski i drgania. W przeciwieństwie do pionowych kolumn osadczych, cylindry w szafkach działają pod różnymi kątami i zmieniają dźwignię w trakcie skoku, co wzmacnia wszelkie niewspółosiowość lub przewymiarowanie. Hałas zwykle pochodzi z trzech miejsc: wewnętrznych turbulencji, gdy prędkość gazu jest zbyt duża, drgań ciernych przy niskiej prędkości w przypadku suchych uszczelek prętów oraz rezonansów zewnętrznych we wspornikach lub cienkich panelach. Antidotum jest potrójne — odpowiednia siła, dzięki której prędkości w połowie skoku pozostają skromne, płynne zawory lub tłumienie miękkiego domykania pod koniec skoku oraz sztywne mocowanie, które zapobiega działaniu sprzętu jako płyty rezonansowej.

Wytyczne projektowe dotyczące cichej pracy

• Preferuj dłuższy skok i nieco mniejszą siłę, aby zmniejszyć maksymalną prędkość otwierania.
• Jeśli to możliwe, zamontuj drążek w pozycji zamkniętej, aby olej smarował uszczelkę główną.
• Użyj łożysk sferycznych lub sworzni z tulejami polimerowymi, aby skompensować niewielkie niewspółosiowości bez skrzypienia.
• Dodaj zderzaki elastomerowe w punktach styku, aby pochłonąć energię resztkową na przystanku końcowym.
• Usztywnić zamki i sprawdzić moment dokręcania po 10–20 cyklach, gdy materiał osiada.

Objawy hałasu, przyczyny i rozwiązania

Jeśli przy uruchomieniu słychać sygnał ruchu, prawdopodobnie uszczelka jest sucha; kilkukrotne przekręcenie pokrywy z prętem skierowanym w dół często przywraca ciszę. Jeśli szafka „odskoczy” prawie całkowicie otwarta, siła jest prawdopodobnie zbyt duża lub dźwignia zwiększa się w późnej fazie skoku; przesunięcie wspornika o kilka milimetrów w celu spłaszczenia momentu ramienia może wygładzić profil. Utrzymujące się grzechotanie po zatrzymaniu ruchu ma zazwyczaj charakter zewnętrzny — luźne śruby, cienkie panele lub kontakt ze sprzętem — więc usztywnienie lub uszczelnienie rozwiązuje problem bez konieczności wymiany samego cylindra.

Lista kontrolna weryfikacji

• Cykl otwierania/zamykania należy wykonać co najmniej 20 razy, aby osadzić uszczelki; później oceń dźwięk.
• Sprawdź, czy nie występują zakłócenia na całym odcinku ruchu, w tym na uchwytach i przyległych panelach.
• Upewnij się, że czopy nie mogą blokować się pod ekstremalnymi kątami; wiązanie wzmacnia hałas i zmniejsza żywotność.
